Informazioni di Base.
Model No.
Cement Type
Installazione
DIP Resistenza
Materiale
Film metallico Resistor
Imballaggio
Hole ATTRAVERSO
Tipo
Fusibile Resistenza
Forma
Piazza
Scala di variazione della resistenza
Scala lineare
Applicazione
Audio
Pacchetto di Trasporto
in bulk
Specifiche
rohs
Marchio
elecsound
Origine
china
Codice SA
8533100000
Capacità di Produzione
500.000 pezzi/anno
Descrizione del Prodotto

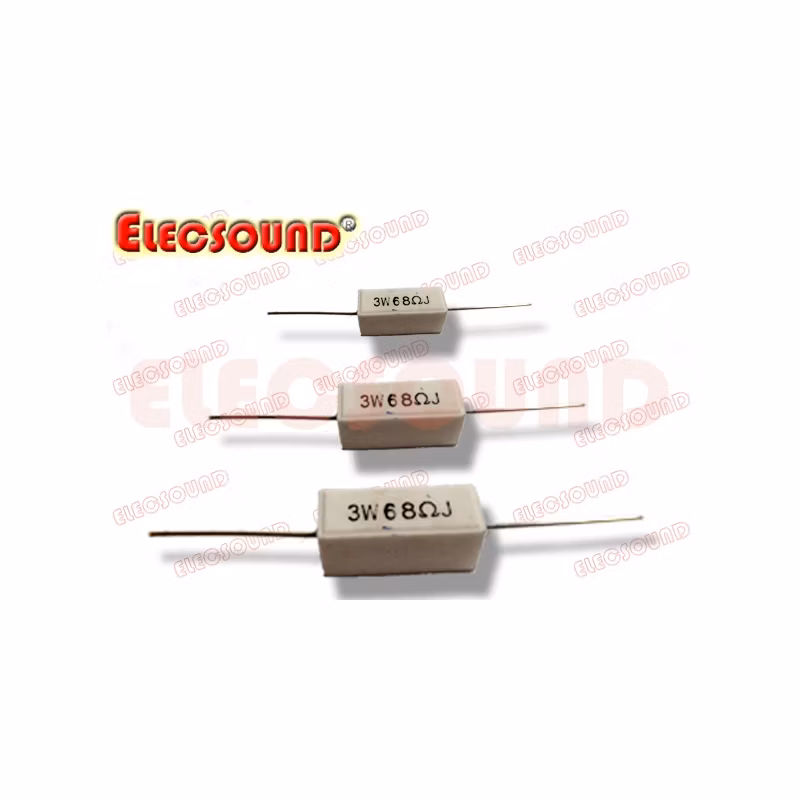

ER3 - resistore fisso per cemento
ELECSOUND
Buona resistenza termica, basso coefficiente di temperatura, bassa rumorosità, elevata potenza di carico, elevata capacità di isolamento, Non infiammabilità.
Temperatura ambiente di esercizio: Da -55ºC a +275ºC
Conformità RoHS

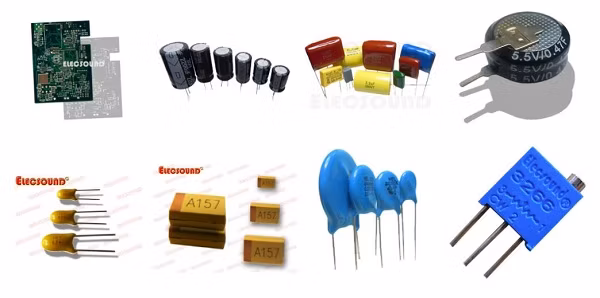

Panoramiche sui prodotti
Attualmente offriamo una vasta gamma di condensatori, LED, potenziometri a fresare Cermet, PCB, semiconduttori, Transistor, varistori a ossido di zinco, interruttori e resistori.
Informazioni sulla società
Elecsound è un produttore certificato ISO di componenti elettronici di alta qualità e ad alta affidabilità, formato nel gennaio 1996. Il nostro personale ha oltre 10 anni di esperienza con un ottimo inglese. Tutti i nostri dipendenti hanno una forte etica professionale e un forte impegno a fornire prodotti di alta qualità che soddisfino o superino costantemente le esigenze dei nostri clienti.
Certificati
Imballaggio e spedizione
FAQ
1: Quanto dura il tempo di consegna?
Dipende. Normalmente, sono 2-6 giorni lavorativi se le merci sono in magazzino, o sono 7-40 giorni se le merci non sono in magazzino.
2: Quali sono le vostre condizioni di pagamento ?
Per ordini di importo ridotto, 100% meglio pagato con PayPal o T / T in anticipo. Per ordini di grandi quantità come più di
10000USD, 30% T/T in anticipo, saldo pagato prima della spedizione.
3. Hai un limite MOQ per un ordine?
Sì, abbiamo MOQ. Diversi elementi hanno MOQ diverso. Quando ci forniremo un preventivo, contrassegneremo MOQ.
4: Come procedere con un ordine?
Innanzitutto, comunicaci le tue esigenze o la tua applicazione. In secondo luogo, citiamo in base alle vostre esigenze o ai nostri suggerimenti. In terzo luogo, il cliente conferma i campioni e paga il deposito per l'ordine ufficiale. Infine, organizziamo la produzione e spediamo una volta che è pronto.
5: Accettate ordini online?
Certo!! Preferiamo adempiere agli ordini nel quadro del sistema di assicurazione commerciale, poiché entrambe le parti saranno protette.
6: Fornite dei campioni? è gratuito o extra?
Sì, di norma potremmo offrire campioni a pagamento, ma non pagare il trasporto.
7: Come garantisco la giusta merce?
L'ordine sarà organizzato esattamente come richiesto, noi controlleremo doppiamente l'imballaggio e la quantità prima di consegnare anche noi vi prenderemo le foto se richiesto o necessario.
8: È possibile stampare il mio logo sulla confezione?
Naturalmente, si accettano imballaggi personalizzati!! Ma può portare un certo costo, dipende dalla quantità, se piccola quantità allora non accettiamo.
Contattaci
ELECSOUND
Buona resistenza termica, basso coefficiente di temperatura, bassa rumorosità, elevata potenza di carico, elevata capacità di isolamento, Non infiammabilità.
Temperatura ambiente di esercizio: Da -55ºC a +275ºC
Conformità RoHS
| Caratteristiche elettriche | ||
| Articolo | Requisiti di prestazioni | Metodi di prova |
| Coefficiente di temperatura | -350 PPM/ºC ≤A≤ +350 PPM/ºC | JIS5202-5.2 |
| Sovraccarico breve tempo | R ≤ ±(2%R.+0,1 R) | JIS5202-5.5 |
| Resistenza al calore di saldatura | R ≤ ±(1%R.+0,05R) | JIS5202-6.4 |
| Saldabilità | L'area di saldatura è superiore al 95% | JIS5202-6.5 |
| Ciclo temperatura | R ≤ ±(5%R.+0,1 R) | JIS5202-7.1 |
| Durata del carico in umidità | R ≤ ±(5%R.+0,1 R) | JIS5202-7.9 |
| Durata del carico | R ≤ ±(5%R.+0,1 R) | JIS5202-7.10 |
| Non infiammabile | Nessuna fiamma visibile | SJ3272-4.2 |
| Parametri delle prestazioni | ||||
| Parametri Potenza nominale | Max. Tensione di esercizio | Max. Tensione di sovraccarico | Tensione di resistenza | Tolleranza |
| 1 W. | 150 V. | 300 V. | 500 V. | F: ±1% G : ±2% J: ±5% K: ±10% |
| 2 W. | 150 V. | 500 V. | 1000 V. | |
| 3 W. | 350 V. | 600 V. | 1000 V. | |
| 5 W. | 350 V. | 600 V. | 1000 V. | |
| 7 W. | 500 V. | 700 V. | 1000 V. | |
| 10 W. | 750 V. | 850 V. | 1000 V. | |
| 15 W. | 1000 V. | 1000 V. | 1000 V. | |
| 20 W | 1000 V. | 1000 V. | 1000 V. | |
| 30 W. | 1000 V. | 1000 V. | 1000 V. | |
| 40 W. | 1000 V. | 1000 V. | 1000 V. | |
| N. di parte tipo SQZ | Dimensioni (mm) | Gamma di resistenza (OHM) | ||||
| L±1 | P±1 | W±1 | H±0.05 | Avvolgimento del filo | Asta di ossido | |
| ER3-SQZ-3W | 22.0 | 12.0 | W1,2,3=8;7.3;1.4 | H1,2,3=8;10;24 | 0.1 - 560 | 220 - 22 K. |
| ER3-SQZ-5W | 27.0 | 15.0 | W1,2,3=9.5;7.3;1.4 | H1,2,3=9.5;10;25.5 | 0.1 - 680 | 220 - 33 K. |
| ER3-SQZ-7W | 35.0 | 22.5 | W1,2,3=9.5;7.3;1.4 | H1,2,3=9.5;10;25.5 | 0.1 - 680 | 240 - 50.000 |
| ER3-SQZ-10W | 48.0 | 35.0 | W1,2,3=9.5;7.3;1.4 | H1,2,3=9.5;10;25.5 | 0.1 - 1000 | 300 - 50.000 |
| ER3-SQZ-15W | 48.0 | 35.0 | W1,2,3,4=12.5;10;2.7;3 | H1,2,3=12.5;15;34.5 | 0.2 - 2200 | 200 - 33 K. |
| ER3-SQZ-20W | 63.0 | 48.0 | W1,2,3,4=12.5;10;2.7;3 | H1,2,3=12.5;15;34.5 | 0.2 - 3000 | 200 - 33 K. |
| Nota: Sono disponibili resistenza e tolleranza speciali | ||||||
